Конструктивные особенности клинкового холодного оружия

Клинковое оружие обычно состоит из клинка, рукояти (эфеса) и ограничителя (гарды). Клинок - протяженная металлическая боевая часть холодного оружия с острием (шпага, стилет овальный или круглый в поперечном сечении и др.) и одним (охотничьи, армейские ножи и др.) или двумя (кинжал, мечи и др.) лезвиями.

Лезвие - заточенная часть клинка. Часть клинка, противоположная лезвию, называется обухом. Скос обуха - это часть обуха, заточенная в сторону лезвия и образующая с ним острие клинка. Незаточенная часть клинка между лезвием и хвостовиком называется пятой.

Клинки в сечении бывают плоскими, многогранными, круглыми, овальными. Боковые поверхности плоских клинков могут иметь выемки (долы) или ребра жесткости. Продольная линия на боковой поверхности клинка, от которой начинается заточка клинка, называется линией заточки.

Рукоять крепится всадным, клепанным (плащатым) способами или с помощью резьбы на хвостовике. Рукоять клинкового оружия обычно состоит из черена, втулки (кольца), навершия (наконечника). Черен - основная часть рукояти, непосредственно захватываемая рукой. Как правило, втулка рукояти - металлическая деталь, охватывающая черен с одного или двух концов. Наконечник фиксирует рукоять на хвостовике. Деталь, установленную между рукоятью и основанием клинка, своими выступающими за пределы края (краев) клинка частями предохраняющую кисть руки от соскальзывания на лезвие клинка и служащую для защиты от ударов, называют ограничителем или крестовиной (гардой).

Родоначальником клинкового оружия является нож. Наличие короткого клинка с одним лезвием вдоль продольной оси отличает его от других видов холодного оружия. Ножи подразделяются на нескладные, складные и разборные (рис. 1, 2).

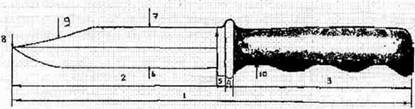

Рис. 1. Схема ножа:

1 – длинна ножа; 2 – длинна клинка; 3 – длинна рукояти; 4 – ограничитель; 5 – пята; 6 – лезвие; 7 – обух; 8 – боевое острие; 9 – скос обуха; 10 – подпальцевые выемки.

Рис. 2. Складной нож:

1 – клинок; 2 – хвостовик; 3 – поворотная ось; 4 – фиксатор.

На протяжении своего существования нож по конструктивным особенностям не претерпел существенных изменений. У всех народов с течением времени выработались свои формы клинка и рукояти в разнообразном их конструктивном сочетании. Большое распространение среди них получили охотничьи ножи (рис. 3).Ножи охотничьи должны соответствовать требованиям ГОСТ Р 51500-99.

К признакам охотничьих ножей следует отнести следующие.

Клинок ножа однолезвийный острие образуется встречей плавного закругления лезвия со скосом обуха или обухом под углом обычно менее 45°. При этом скос обуха может иметь форму прямолинейную или вогнутую. Ножи охотничьи должны иметь ограничитель (упор) либо одно- или двустороннюю крестовину, либо подпальцевые выемки на рукояти, обеспечивающие прочное и безопасное удержание ножа при нанесении колющих ударов. Длина клинка не менее 90 мм, толщина обуха не менее 2,6 мм в наиболее толстом месте клинка. Твердость клинка должна быть не ниже 42 НRС независимо от того, из какой стали. Заводские охотничьи ножи должны иметь номер для регистрации и клеймо изготовителя.

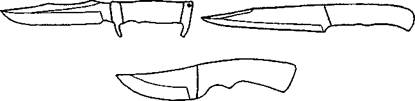

Рис. 3. Схемы наиболее распространенных типов охотничьих ножей

Превышение ширины одностороннего или двустороннего ограничителя над шириной черена рукояти должно быть не менее 5 мм. Глубина одиночной подпальцевой выемки на передней втулке или черене рукояти при отсутствии ограничителя не менее 5 мм. Глубина подпальцевой выемки на черене рукояти, имеющем более одной подпальцевой выемки, не менее 4 мм.

Складные охотничьи ножи, относящиеся к холодному колюще-режущему оружию, должны обязательно иметь механизм, фиксирующий клинок как в открытом (боевом), так и в других положениях. Разборные охотничьи ножи имеют набор клинков: ножевых и инструментальных.

Штык-нож - колюще-режущее холодное оружие, является принадлежностью боевого ручного огнестрельного оружия (карабины, автомат). Клинки плоские, длиной не менее 150 мм, толщиной от 4 мм и имеющие приспособления для крепления к стволу оружия. Армейские (военные) ножи являются колюще-режущим холодным оружием, лезвие, как правило, образовано двусторонней заточкой, схождение которого с обухом под углом 30-40° образует острие. Длина клинка более 130 мм, толщина более 3,5 мм, рукояти могут быть деревянными, металлическими, резиновыми, пластмассовыми.
